接着ポストテンション システムはどのように機能しますか?

A 接着ポストテンションシステムコンクリートが硬化した後に鋼の緊張材を張ってコンクリートを補強する方法で、緊張材はコンクリートに永久的に接着されます。

コンポーネント

腱: 高張力鋼のケーブルまたはバー

ダクト: 腱を収容するプラスチックまたは金属の管

アンカー: コンクリートに張力を伝達する端の装置

グラウト: ダクトを満たすセメント質材料

作業工程

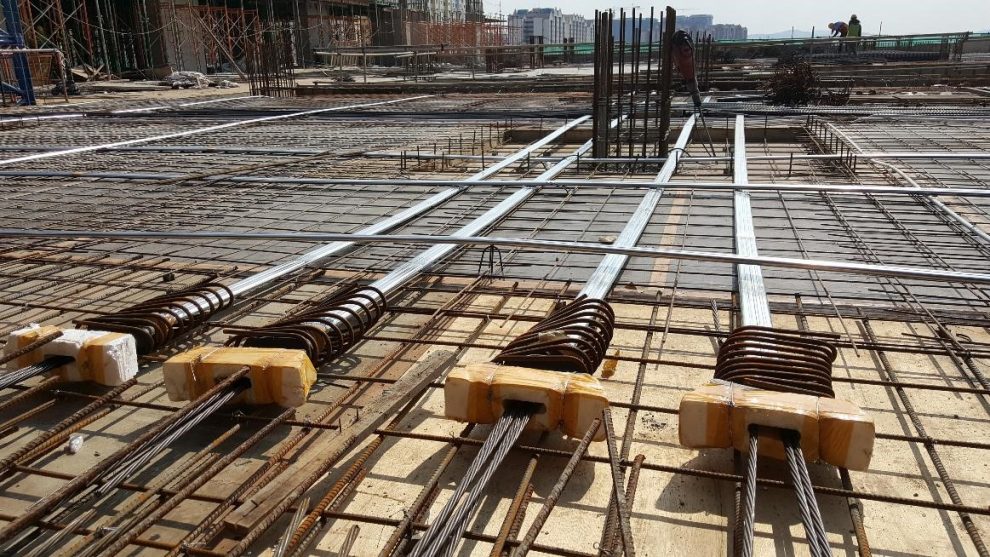

1 インストール段階

ダクトは構造設計に従ってコンクリート型枠内に配置されます

コンクリートを注入する前に、これらのダクトに腱が挿入されます。

腱の両端にアンカーが配置されています

2 コンクリートの注入と養生

管と腱の周囲にコンクリートが流し込まれます

コンクリートは十分な強度（通常は設計強度の 70 ～ 80%）まで硬化します。

3 張り工程

油圧ジャッキが腱に張力を加えます

腱は指定された力（通常は極限強度の 70 ～ 80%）まで引き伸ばされます。

アンカーが固定されている間、張力は維持されます

4 結合段階

グラウトは圧力下でダクトにポンプで送り込まれます

グラウトは腱と管の間のすべての空隙を埋めます

硬化すると、グラウトは腱、ダクト、コンクリートの間に永久的な結合を形成します。

主な利点

構造能力の向上: より長いスパンとより薄いセクションが可能になります。

亀裂制御: 使用負荷時の亀裂を軽減または排除します。

耐久性: 接着により腱を腐食から保護します。

荷重の再分散: 応力が構造全体により均一に分散されます。

アプリケーション

橋と駐車場構造物

高層ビル

産業施設

大きなスパンを持つスラブと梁
