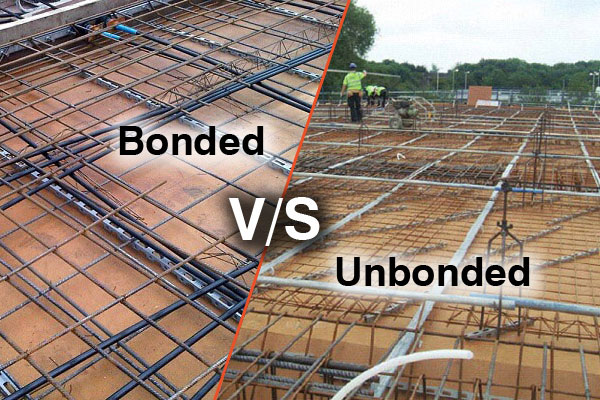

非接着ポストテンションシステムと接着ポストテンションシステムの違い

これは重要な違いですポストテンション(PT) の設計と建設 - 接着 PT はグラウトを使用して腱をコンクリートに永久的に接着しますが、非接着 PT はプラスチックの外装にグリースを塗った腱を使用して腱をコンクリートから隔離します。以下に、それらの違いをコア定義、コンポーネント、インストール、パフォーマンス、アプリケーション、長所/短所ごとにまとめた包括的な内訳を示します。

コアの定義

接着ポストテンション システム: 高強度ストランド/ケーブルは、コンクリート内のスチールまたはプラスチックのダクト内に配置されます。張力を加えて固定した後、ダクトはセメント質グラウトで完全に圧力注入されます。グラウトは腱をコンクリートに接着し、腱とコンクリートを単一の複合構造要素として機能させます。

非接着ポストテンションシステム: 腱にはあらかじめグリースが塗布され (腐食防止)、工場で押出成形プラスチック シース (HDPE/PP) に包まれています。張力後のグラウト注入は行われません。腱はコンクリートに対して移動することができ (アンカーとエンドフィッティングによって制限されます)、アンカーのみを介して予圧縮を適用する直接張力要素として機能します。

構造上の性能と動作の違い

力伝達メカニズム:

接着PT: 腱の力は、グラウト-コンクリートおよびグラウト-腱の結合を介して腱全長に沿ってコンクリートに伝達され、アンカー力も伝達されます。予圧の分布はスパンに沿って段階的に行われます。

非結合 PT: 腱の力はアンカーでのみ伝達されます (腱に沿った結合はありません)。予圧縮は、スパンに沿って直線的な予圧縮勾配で、アンカー ゾーンに集中した力として適用されます。亀裂制御と延性: 接着 PT:

使用負荷時の亀裂制御が向上。腱はコンクリートに固定されているため、亀裂の伝播は遅くなります。究極の荷重下での高い延性 (腱の降伏と結合が破壊に抵抗します)。非結合 PT: 腱はコンクリートに対して滑る可能性があります。過負荷がかかると亀裂が開きやすくなります。延性が低い (アンカーが滑ったり、腱が断裂すると、破損がさらに脆くなります)。 クリープと収縮の影響: 接着 PT: 腱はコンクリートによって拘束されるため、クリープと収縮によってプレストレス力が失われます (腱はコンクリートによって短縮されます)。 非接着 PT: 腱は自由に動くため、クリープと収縮により大きなプレストレス損失が発生します (コンクリートが独立して短縮し、腱の張力がさらに低下します)。疲労耐性: 接着 PT: 高い疲労耐性 - 接着により腱に沿って周期的荷重が分散され、アンカーでの応力集中が軽減されます。非接着 PT: 疲労耐性が低い - すべての周期的荷重がアンカーとウェッジの境界面に集中します。

代表的な用途

接着PT: 長大橋、重工業ビル、疲労荷重の高い駐車場、プレキャスト コンクリートの桁、過酷な環境の構造物 (海岸地域 - グラウトが追加の腐食保護を提供します)。

非結合 PT: 住宅用スラブ、商業用床スラブ、薄壁構造物、プレキャスト パネル、および迅速な建設が優先されるプロジェクト (グラウト注入なし = スケジュールの短縮)。
