非接着ポストテンション システムはどのように機能しますか?

アン非接着ポストテンションシステムは、緊張した鋼製腱が周囲のコンクリートに永久に取り付けられないプレストレス技術です (腱をダクトにグラウト注入してコンクリートと結合する接着ポストテンションとは異なります)。代わりに、腱は耐久性のあるコーティングと外装によってコンクリートから隔離されており、構造物の耐用年数にわたってコンクリートに対してわずかに動くことができます。このシステムは、その柔軟性、設置の容易さ、および軽微な構造の動きに対応できる能力により、スラブ、梁、柱、橋梁で広く使用されています。

のコアコンポーネント非接着ポストテンションシステム

腱: 高張力鋼のより線/ワイヤー (耐荷重要素、所定の長さに合わせて製造)。

シース/コーティング: 腱を包み込む滑らかで不浸透性のプラスチックまたは金属のシースと、シースの内側のグリース/ワックス潤滑剤。これにより、腐食が防止され、摩擦が軽減され、腱がコンクリートに固定されなくなります。

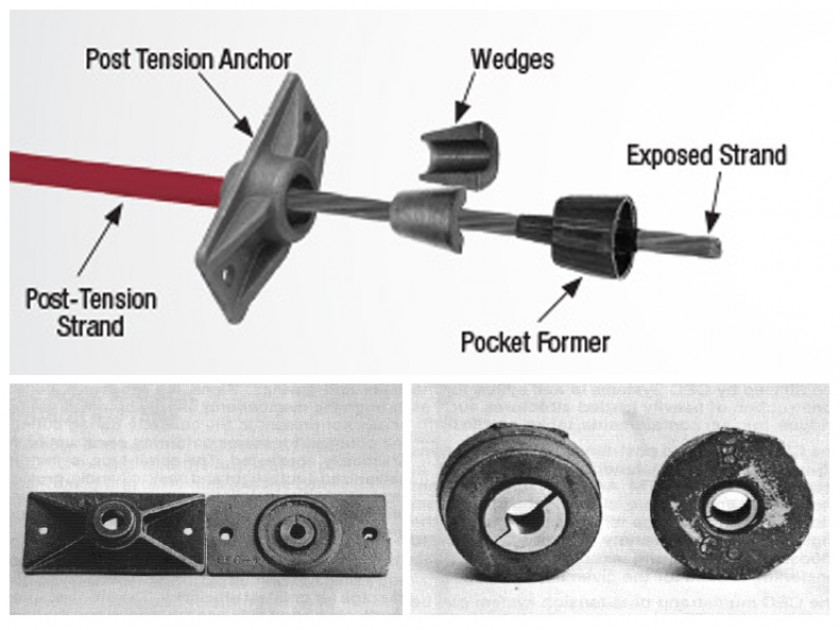

アンカー: 腱を掴み、腱の張力をコンクリート構造物に伝達する機械装置 (腱の両端にある) (例えば、ストランド用のウェッジ型アンカー)。

ストレス ジャッキ: 建設中に設計力まで腱を緊張させるために使用される油圧装置。

ダクト (オプション): 腱をガイドするためにコンクリートに鋳造された小さなプラスチック/導管チャネル (事前に配置された腱レイアウトの場合)。

の利点非接着ポストテンション

より迅速な建設: 現場でのグラウト注入（最大の時間の節約）が不要で、プレハブの腱により労働力が軽減されます。

柔軟な設計: 複雑な構造幾何学形状 (高層ビルの平板スラブなど) に合わせて腱を湾曲/レイアウトすることができます。

亀裂制御の向上: 予圧縮により、使用負荷時の引張亀裂を最小限に抑えます。軽度の亀裂（発生した場合）は腱を損傷しません。

動きに対応：腱の滑りにより、応力が蓄積することなく、小さな構造的な動き（収縮、クリープ、熱膨張など）が可能になります。

軽量構造：鉄筋コンクリートと比較して、薄いスラブ/梁（コンクリート体積の削減）で長スパンが可能です。

一般的なアプリケーション

住宅/商業用の平板/平スラブ床 (最も広く使用されています)。

駐車場、橋梁床版、柱梁枠。

勾配上のスラブ (収縮亀裂を制御するための大型工業用床用)。

耐震構造（軟鋼鉄筋との組み合わせ）。

要約すると、非接着ポストテンションシステムこの装置は、コンクリートの養生後に、腐食から保護された未接着の鋼製緊張材に制御された引張力を適用することによって機能します。これにより、適用された荷重に対抗するためにコンクリート内に予圧縮が引き起こされます。その間、緊張材はコンクリートから隔離されたままであり、柔軟性、耐久性、定着体を介した効率的な荷重伝達が保証されます。
