ダクタイル鋳鉄鋳物の炭素含有量はどのくらいですか?

炭素含有量が高くなると、鋳物の黒鉛化が促進される可能性があります。グラファイトは球形であるため、機械用途でエネルギーを吸収し、機械の物理的特性を向上させることができます。

ダクタイル鉄の炭素含有量は一般に高く、鉄と炭素の合金となります。工業用鋳鉄の場合、一般的な炭素含有量は 2% ～ 3.9% であり、炭素当量は 4.1% ～ 4.7% です。主成分ダクタイル鋳鉄鋳物: ダクタイル鉄の化学組成には、主に硫黄、リン、シリコン、炭素、マンガンの 5 つの共通元素が含まれています。炭素含有量の用途ダクタイル鋳鉄鋳物：溶解原料を調製する際に特に注意が必要なのは、鋳造壁が薄く、球状化元素の残存量が多い場合や接種が不十分な場合には含有量を上限とし、それ以外の場合は下限とする必要があります。共晶点付近の炭素当量を選択すると、溶鉄の流動性が向上するだけでなく、ダクタイル鋳鉄の場合、炭素当量を増加させると、黒鉛化膨張の増加により凝固中の溶鉄の自己補償能力も向上します。ただし、炭素含有量が高すぎるとグラファイトが浮遊する可能性があります。

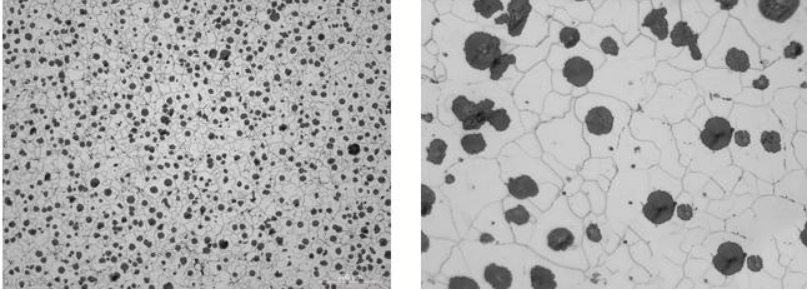

したがって、経験的観察に基づいて、ダクタイル鋳鉄の炭素当量の上限は、溶融鉄中に浮遊黒鉛が観察されるとき（1200℃付近の温度で）に達します。 ダクタイル鋳鉄の性能に対する炭素含有量の影響：ダクタイル鋳鉄鋳物の炭素含有量は、凝固中に析出する黒鉛の量（黒鉛球の平均サイズまたは数を指します）に影響を与えます。通常、炭素含有量は、ダクタイル鋳鉄鋳物炭素含有量の減少は鋳鉄の機械的特性に与える影響を理解することが重要です。これは、構造、寸法、肉厚、および隣接する平面壁の肉厚の誤差に基づいて考慮する必要があります。ダクタイル鋳鉄鋳物。ダクタイル鉄の炭素含有量を約 4% から 2.5% に減らすと、引張強さと降伏強さ (約 23 ～ 31 N/mm²) がわずかに増加し、伸びも約 5% 増加し、衝撃値が大幅に向上します。
